Rele’ relays comandato da 3cx v.18 & v.20
Qui vi presentiamo una nostra applicazione dove vogliamo condividerla si tratta di una Scheda rele’ comandabile da rete lan via TCP/IP Esistono 4 versioni con 1 rele’ 2 rele’ 4 rele’ 8 rele’ sono tutte visualizzabili sul sito del costruttore che e’ http://www.tutuuu.com/product_details.asp non preoccupatevi basta usare google chrome e si puo’ fare la traduzione immediata.
Quanto costa realizzare un rele’ comandato via rete sa 3cx ?
La versione con 2 rele’ ha un costo di circa 16 € trasporto incluso qui’ trovate tutto il software necessario download sr-201 sw se invece vi interessa semplicemente solo configurarlo potete scaricare solo l’utility di configurazione rs-201-config.zip
Dove acquistarlo
Il Rele’ relays comandato da 3cx Potete trovarle facilmente su: www.ebay.it oppure su www.amazon.it www.aliexpress.com Oppure una semplice ricerca su google ne trovate una marea
io la ho acquistata su aliexpress ci ha messo un 20gg ad arrivare comunque funziona perfettamente senza problemi.
La mia scelta che ho sperimentato e’ quella con 2 rele’ questa permette di comandare indipendente i 2 rele’ dalla lan a cui e’ connessa in vari modi come tramite un programmino windows sia tramite app android oppure da riga di comando da dos e da linux qui trovate un video su come programmare inizialmente la scheda e come comandarla.
Come funziona e cosa fa’
* Questa ovviamente puo’ essere molto utile nel campo della telefonia come per apriporta o qualsiasi altra applicazione io la ho sperimentata con successo
sia su macchine Freepbx / Asterisk che su macchine 3CX versione 18 & 20 solo on promise
Ora vi faro’ un esempio con il PBX 3cx versione 18 o 20 sotto Linux con la rete 192.168.100.xxx
Per funzionare ha semplicemente bisogno di un alimentatore da 12v 1a i contatti dei rele’ sono puliti.
La prima cosa da fare e’ connettere il cavo di rete e poi l’alimetazione di default ha l’ ip 192.168.1.100 che come indicato nel video basta lanciare il programmino e cambiargli l’ ip e mettere quello che si vuole nel mio caso 192.168.100.123 che ovviamente deve essere compatibile con la rete del vostro pbx.
Bene ora il nostro scopo è fare chiudere il contatto del rele’ per 2 secondi semplicemente chiamando un interno fittizio 811
che deve essere autorizzato tramite una lista in un documento di testo.
Quando il comando sara’ eseguito correttamente verra’ riprodotto un audio che dice Apertura eseguita se invece l’interno non
è autorizzato verra’ riprodotto un messaggio con Non Sei autorizzato.
Tutto questo è stato generato tramite l’utility di 3cx Call Flow Designer.
- Numero Interno fittizio Rele1 811
- IP Rele1 192.168.100.123
- Porta TCP 6722
Prima cosa creiamo un semplice file txt con nome autorizzati.txt con l’elenco dei numeri interni autorizzati a comandare
l’apertura colleghiamoci al server tramite ssh al ns 3cx e creiamo il file tramite nano /var/lib/3cxpbx/autorizzati.txt
e inseriamo il testo seguente
# elenco degli interni autorizzati
200
201
206
222
225
Salviamo il file ed usciamo dall’editor Salviamo tramite CTRL e X una volta salvato diamo i giusti diritti
chown phonesystem:phonesystem /var/lib/3cxpbx/autorizzati.txt
chmod 500 /var/lib/3cxpbx/autorizzati.txt
******************************************************************************************************************
Ora Scarichiamo il nostro file zip gia’ pronto contenente tutto il necessario
file zippato poi andiamo sull’interfaccia di 3cx amministratore e carichiamo il nostro file zip come nella figura sottostante se è tutto ok il quadratino diventera’ verde.

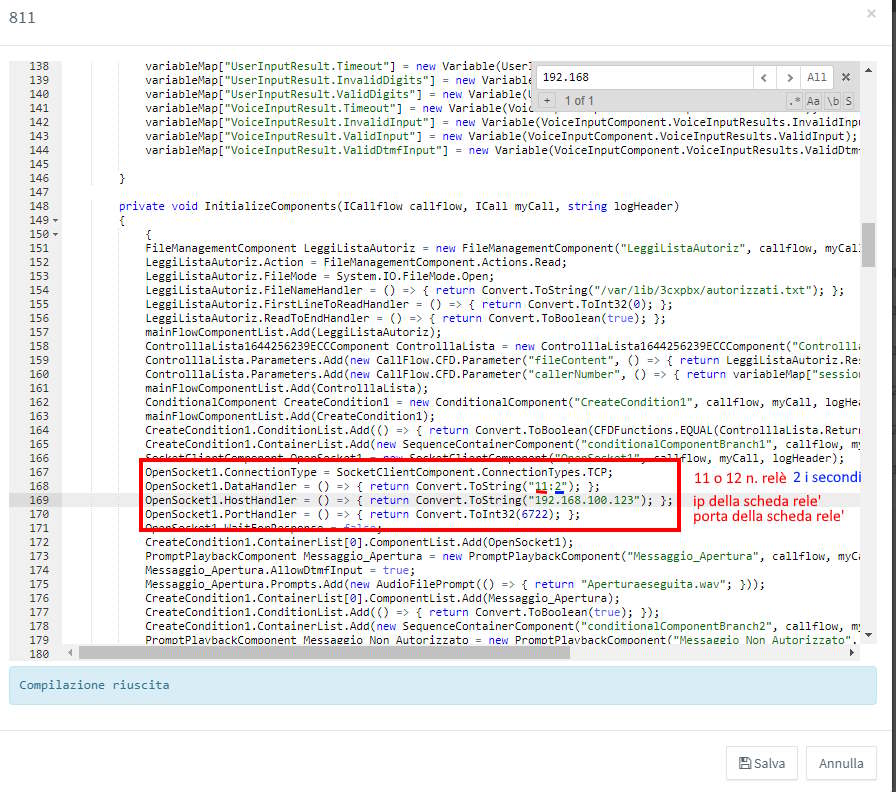

Ora possiamo cambiare i vari ip e i parametri dei relè secondo le propie esigenze semplicemente facendo doppio click sopra l’interno 811 dove si aprira’ la schermata seguente premiamo CTRL+F e cerchiamo i vari campi da modificare secondo le vostre esigenze modificando il testo all’interno dell’interfaccia circa alla riga 169 .
Fatto questo date salva e tutto dovrebbe funzionare perfettamente .
Bene a questo punto se voi dai soli telefoni autorizzati chiamate l’interno 811 il rele’ partira’ per 2 secondi.
Se invece chiamate da un interno non è autorizzato emetterà un audio di Errore.
Se hai bisogno di informazioni Contattaci
